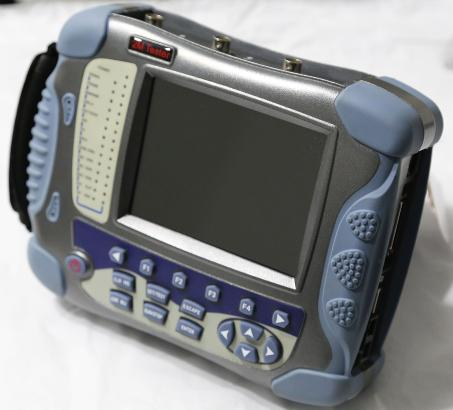

SF-2MG 2M光纤通道测试仪是一款手持式、大屏幕彩屏触摸操作的测试电力继保光纤专用分析仪表,将电力继保光纤专用通道和光纤复用通道测试功能完美地结合在一起,全面对电力继保光纤通道的质量进行有效评估,对光电接口参数进行准确测量,为电力通道、继保工程技术人员提供一整套完善的光纤保护通道的测试、分析、评估、排障的解决手段,将危害电网安全的一切潜在因素进行快速、准确排除,保证继电保护信息安全准确地传送。 1. 基本功能 1). 专用光纤通道测试 · 支持CMI、1B4B、曼彻斯特等多种线路编解码方式 · 收发光功率测试 · 编码误码统计 · 终接模式下光纤误码测试 · 光纤传输环单向、环路时延测试 2). 2Mb/s复用保护通道测试 · 终接模式(中断业务)下成帧/非成帧误码测试 · 在线业务跨接(高阻)和通过(桥接)模式下误码监测、时隙分析 · 成帧和非成帧传输单向、环路时延测试 · 频率、频偏及实时电平测试 · 时钟滑动测试 · 大频率发送时钟拉偏测试 · 脉冲模板测试 · 抖动发送接收测试 · 2Mb/s发送电路开路、短路实时指示 3). 64kb/s复用保护通道测试 · G.703同向64kb/s误码测试 · 八比特时序启用或关闭 · 接收线路速率和频偏测试 · 单向、环路时延测试 4). 其它功能 · 自动配置功能 · 实时时钟 · 测试图案:伪随机码、固定码、16比特用户可编程码 · 单误码、比率误码插入和禁插 · 历史告警指示功能 · 测试结果数据清零功能 · 手动、自动和定时测试 · 完善的蜂鸣器、LED声光告警和状态指示 · 按照ITU-T的G.821、G.826和M.2100标准进行误码分析 · 通过以太网接口或USB接口,使用TestManager Pro软件,在PC上进行测量结果的进一步分析、整理、归档和打印输出 2. 主要特点 · 国内首创,符合国内电力继电保护及电力通道的实际运行情况 · 独创的继电保护通道单向时延微秒级测试 · 创新设计,符合人体工程学,便于携带 · 注重细节,护套防护、接头保护,提供挂绳、支架方式使用,适合不同现场工作 · 4.3寸大屏幕(带背光)彩屏触摸操作,导航式中文菜单,操作简便 · 大容量存储功能,可对测试设置、测试结果进行存储、删除和掉电保持 · 集光纤测试仪、误码仪、时延测试仪、频率计、示波器、抖动测试仪等多种功能于一体 · 完善的误码、告警的产生、检测和指示 · 告警、误码具有直方图分析和统计,简单直观 · 最长99天的连续测试能力,可定时开启、关闭测试 · 仪表管理软件可以标准A4工程报表方式输出测试结果 · 仪表具备自动关机功能,有效节约电能 · 可对仪表嵌入式软件进行在线升级,有效保护用户投资 3. 技术指标 项 目 | 说 明 | 内置GPS接收机 | L1频段 | C/A码12通道 | 1 PPS精度 | 15 ns (1 sigma) | 光纤通道接口 | 线路速率 | 4096kb/s或8192kb/s | 波长 | 1310nm | 线路编码 | CMI,1B4B,Manchester | 接收灵敏度 | > -40dB | 2Mb/s复用保护通道接口 | 内部发送时钟 | 2048kb/s ± 10ppm | 发送时钟拉偏 | ±999ppm | 线路接口阻抗 | 75Ω (非平衡),120Ω (平衡),高阻 >2kW | 线路编码 | HDB3,AMI | 帧格式 | 非成帧,PCM30,PCM30CRC,PCM31,PCM31CRC | 接收灵敏度 | > -43dB | 发送时钟源 | 内部,接口 | 脉冲模板测试 | 符合ITU-T G.703要求 | 抖动测试 | 符合ITU-T G.823,O.172要求 | 64Kb/s复用保护通道接口 | 线路速率 | 64kb/s±100ppm | 线路接口阻抗 | 120Ω (平衡) | 线路编码 | AMI | 时延测试 | 精度:±1μs | 测试图案 | 伪随机码 | 223-1,220-1,215-1,211-1,29-1,26-1 | 固定码 | 1111,0000,1010 | 16-BIT人工编码 | 用户可编程 | QBF | QBF1,QBF2,QBF3,QBF4 | 时延测试 | 精度 | ±1μs | LED 告警指示 | 信号丢失、历史告警、图案失步、告警、误码 | 误码插入 | 类型:比特,FAS,CRC4,CODE,E-BIT | 单误码,比率:10-2,10-3,10-4,10-5,10-6,10-7 | 误码性能分析 | 符合ITU-T G.821,G.826和M.2100要求 | 通道接口 | 以太网接口、USB接口 | 充电电池 | 7.4V聚合物锂电池 | 充电时间 | 外置智能快速充电器,充电时间大约需2小时 | 外接电源 | DC8.4V/1.2A | TestManagerPro 仪表测试管理软件 | 适合中文WIN2000/XP | 尺 寸 | 233mm ×110mm × 64mm (L×W×H) | 工作温度 | 0℃~50℃ | 储藏温度 | -30℃~70℃ | 湿 度 | 5%~95% 非凝结 | 重 量 | 约800g |
|
