SF-1AT04 大客户专线性能分析仪



我要询价>>>
 详细介绍:

SF-1AT04 大客户专线性能测试仪

该款仪表是一款高端的专为大客户线路开通、维护及测试而设计的手持式数字传输测试仪表,完美地E1电路、数据通信电路、同向64k(选件)测试功能组合在一起,用于对大客户专线的传输质量进行全面的分析、测量和评估。除了支持常规的2M功能外,它还提供了对2M帧结构数据、双路E1监控、环路时延、倒换时延、输出波形、输出抖动、信号电平的测试和分析功能,特别又增加了G.703脉冲模板,而且通过软件配置选项支持以太网,抖动,帧中继多种高级测试功能,所有的功能都在同个用户界面上实现,是电信工程技术人员日常维护工作最有力和最可靠的工具。

一、产品特点

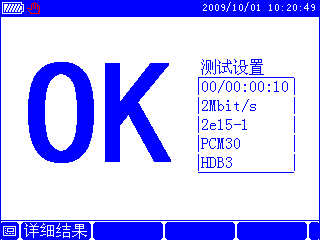

全中文菜单,彩色高清晰度宽视角TFT液晶显示

可进行多任务工作(可以边测试边翻阅以前的记录)

最高达9个测试设置存储,435个测试结果存储,并可进行掉电记忆

可与PC机通信,实现在微机上存储,打印测试数据,也可直接连接到微型打印机

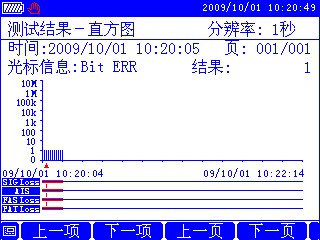

可定时开启、关闭进行测试               具有告警、误码直方图分析

软件上网升级                             中英文显示界面

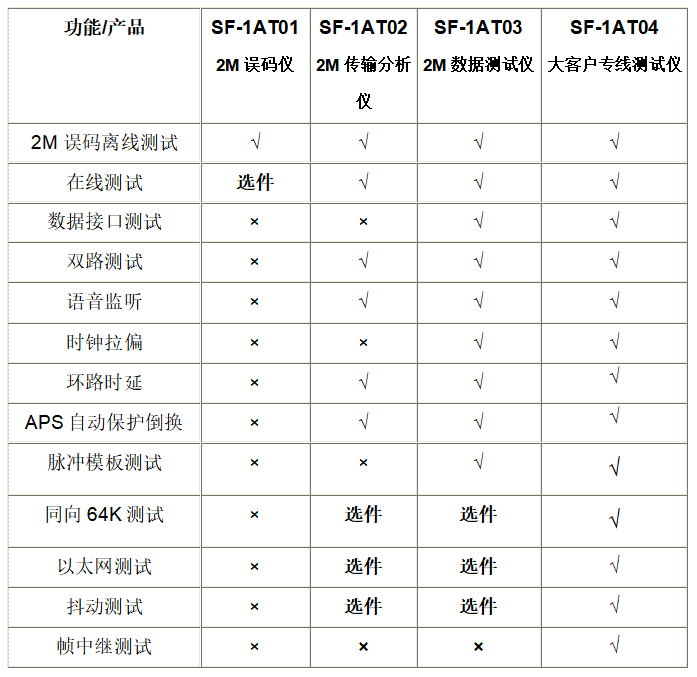

二、主要功能

2Mbit/s接口数字通道可实现中断业务和在线误码测试方式:

成帧和非成帧信号发生和接收               2Mbit/s非成帧误码性能测试
2Mbit/s成帧n×64kbit/s通道误码性能测试 双路2Mbit/s同时检测
比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试
信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试
频偏测试、线路信号电平、频率测试、 话路通道信号电平、频率测试
图案滑动测试                             直通方式

语音监听                                 音频测试、环路延时测试
自动保护倒换时间测试(APS             发送时钟拉偏功能

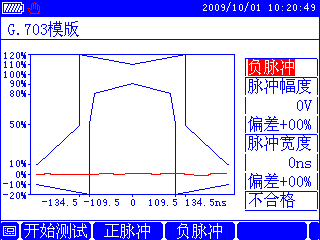

G.703模板分析、告警、误码直方图分析       G.821G.826M.2100误码性能分析
三种输入方式(终接、桥接、监测)         两种时钟选择(内部、提取)

RS232/V.24V.35V.36X.21RS-449RS-485RS422EIA-530EIA-530A接口的数字通道可进行以下项目的测试:
可同步和异步测试                         可模拟DTEDCE
比特误码                                 图案滑动测试
信号丢失告警测试                         线路信号频率测试
G.821M.2100中断业务误码测试

另外增加了以下功能:

以太网测试

抖动测试

帧中继测试

同向64K测试

备注:同向64K测试和以太网测试功能,不能同时实现,只能任选其一。

三、技术指标

2M技术指标

1信号输入速率: 2048kbit/s ± 100ppmG.703要求±50PPM

2信号编码: HDB3AMI

3输入抖动容限: 10UI 20Hz2.4Hz; 0.5UI 18100Hz

4输入均衡特性:衰减符合频率的平方根规律,在1024kHz 处衰减在06dB范围内。

5输入阻抗:

5.1非平衡终接:75Ω;    平衡终接: 120W 50Hz3100kHz反射损耗大于18dB

5.2非平衡桥接:大于750Ω;   平衡桥接:大于1200Ω

5.3非平衡监测:75Ω 26dB增益  平衡监测: 120Ω 26dB增益

50Hz3100kHz反射损耗大于18dB

6信号结构:

6.1)非帧结构

6.2)帧结构:PCM30PCM31PCM30CRCPCM31CRC    帧结构符合G.704要求

7测试图案:2E6-12E9-12E11-12E15-12E20-12E23-1、人工码

8输出接口阻抗:

8.1)非平衡 75Ω符合G.703

8.2)平衡 120Ω符合G.703

9外时钟输入:

9.1)信号形式: HDB3NRZ

9.2)平衡终接阻抗: 120Ω

非平衡终接阻抗:75Ω;平衡桥接阻抗:大于1200Ω;非平衡桥接阻抗:大于750Ω

10误码插入:无,单个,比例插入10-110-7

同向64K技术指标(选件)

1信号输入速率: 64kbit/s ± 100ppmG.703要求±100PPM

2输入阻抗:平衡 120Ω 符合G.703

3输入抖动容限:符合G.823

4输出接口阻抗:平衡 120Ω符合G.703

5测试图案:2E6-12E9-12E11-12E15-12E20-12E23-1、人工码

数据接口指标

1数据接口类型:V.24V.35V.36X.21RS-449

2)发生器

(2.1)同步模式

时钟源:内部时钟,接收时钟

时钟数据的相位关系:同向,反向。

速率:1.22.44.89.614.419.238.44856(kbps)N×64kbpsN=132

, :±15ppm ppm为百万分之一)

(2.3).误码插入:无,单个,比例插入10-110-7

3)接收器

(3.1) 同步模式

时钟源:内部时钟,接收时钟

接收时钟与接收数据的相位关系:同向,反向。

时钟速率:最大2048kbps.

4测试图案:2E6-12E9-12E11-12E15-12E20-12E23-1、人工码

四、其它参数

供电:

1)本仪表传用电源适配器

    INPUT:AC220V 50Hz                  OUTPUT:DC 9V 1A

2)仪表内部充电电池

    4000mAh 6V 镍氢可充电电池           工作时间:8小时

    充电:关机时充电8小时;开机时充电12小时

尺寸和重量:

    长×宽×高:200×160×42mm          量: 0.95kg

环境参数:

    操作温度: 040    储藏温度: -30+70    湿度: 5%90%非凝结
